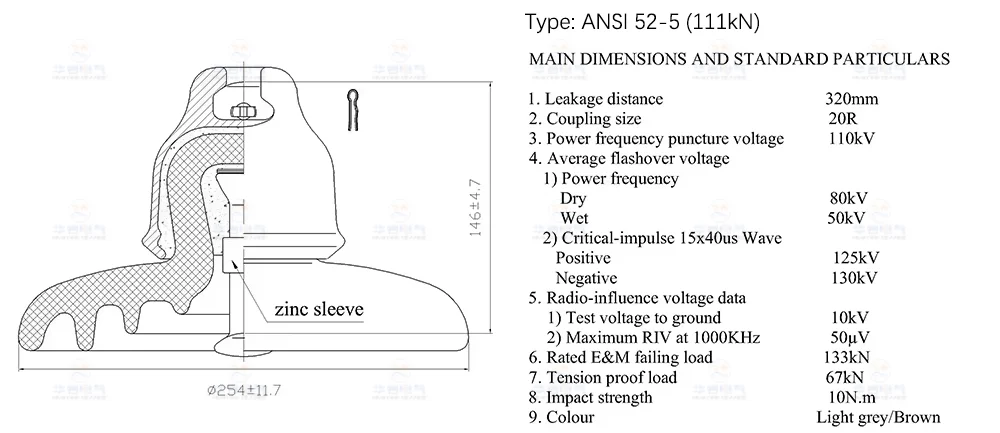

Dibujo técnico y especificaciones técnicas del aislador de porcelana ANSI 52-5
Clase ANSI: ANSI 52-5
Dimensiones principales y características normalizadas
1. Distancia de fuga: 320 mm
2. Tamaño de acoplamiento: 20R
3. Tensión de perforación a frecuencia industrial: 110 kV
4. Tensión media de flameo
1) A frecuencia industrial
En seco: 80 kV
En húmedo: 50 kV
2) Impulso crítico – onda 15 × 40 µs
Polaridad positiva: 125 kV
Polaridad negativa: 130 kV
5. Datos de tensión de influencia radioeléctrica (RIV)
1) Tensión de ensayo a tierra: 10 kV
2) Valor máximo de RIV a 1000 kHz: 50 µV
6. Carga de rotura electromecánica (E&M) nominal: 133 kN
7. Carga de prueba a tracción: 67 kN
8. Resistencia al impacto: 10 N·m
9. Color: Gris claro / Marrón
